Главная » 2015 » Февраль » 20 » L-3 Cincinnati Electronics: Передатчик S-диапазона T-709

10:07 AM
Рассмотрена модель T-709 передатчика данных телеметрии нисходящей линии связи S-диапазона частот (2200 - 2300) МГц.
Передатчик T-709 обеспечивает полное покрытие телеметрическими данными всего процесса взлета и разделения ступеней через спутниковую систему слежения и ретрансляции (TDRSS) без применения телеметрических данных станций сбора. Полная выходная мощность 30 Вт и 15 Вт на два выхода.


Общие сведения о передатчике S-диапазона T-709

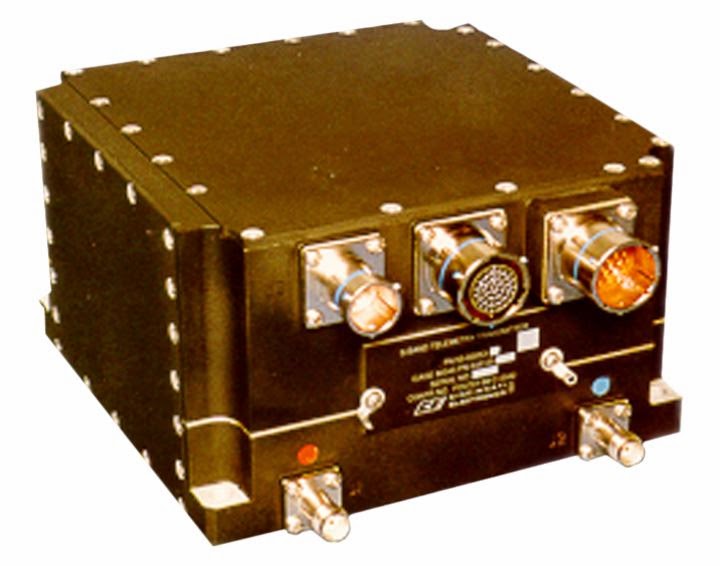

Передатчик S-диапазона T-709
Модель T-709 передатчика данных телеметрии нисходящей линии связи от компании L3 Cincinnati Electronics обеспечивает полное покрытие телеметрическими данными всего процесса взлета и разделения ступеней через спутниковую систему слежения и ретрансляции (TDRSS) без применения телеметрических данных станций сбора [1].

Генерация частоты/Модуляция

Передатчик T-709 использует в качестве источника опорной частоты сигнала термостабилизированный генератор, управляемый напряжением (TCVCXO). Фазовый шум этого генератора менее 3°RMS в условиях воздействия вибраций, возникающих во время пуска и подъема ракеты. Для формирования оптимального радиочастотного спектра доступна предварительная модуляция несущего сигнала.

РЧ маршрутизация

Выходная мощность является автоматически направляемой на один или два выходных разъема передатчика. Полная (номинальная) РЧ мощность 30 Вт передатчика доступна на одном из двух выходных разъемов и 15 Вт может быть обеспечено одновременно сразу на обеих разъемах. Распределение выходной мощности по выходам выбирается в процессе полета.

Командные входы

Читать далее>>
