Главная » 2015 » Февраль » 26 » L-3 Cincinnati Electronics: Телеметрический передатчик S-диапазона T-714

8:21 AM
Рассмотрен телеметрический передатчик нисходящего канала S-диапазона T-714 спутниковой системы ретрансляции данных TDRSS.
Телеметрический передатчик T-714 использует в качестве источника частоты сигнала термокомпенсированный кварцевый генератор (TCXO). Фазовый шум генератора менее 3°RMS в условиях воздействия вибраций, возникающих во время полета ракеты. Диапазон от 2200 до 2300 МГц.


Общие сведения о телеметрическом передатчике S-диапазона T-714

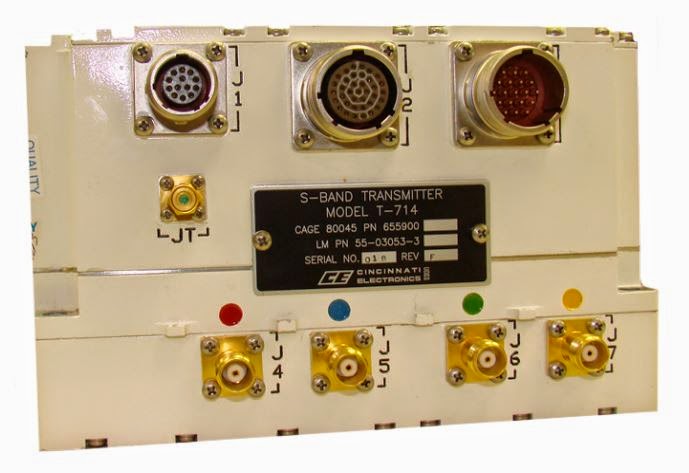

Телеметрический передатчик S-диапазона T-714
Приемопередатчик телеметрических данных нисходящего канала  модели T-714 от компании L-3 Cincinnati Electronics’ через спутниковую систему слеживания и ретрансляции данных TDRSS обеспечивает полный охват телеметрическими данными всех этапов подъема и разделения ступеней космической ракеты без помощи станций сбора телеметрии [1].

Генерация частоты/Модуляция

Телеметрический передатчик T-714 использует в качестве источника частоты сигнала термокомпенсированный кварцевый генератор (TCXO). Фазовый шум генератора менее 3°RMS в условиях воздействия вибраций, возникающих во время полета ракеты.
Для формирования оптимального радиочастотного спектра доступна предварительная модуляция.

Командные входы

Командные входы совместимы с 5 вольтовыми командами драйверов RS-422. Номинальный входной импеданс командных входов составляет 90 Ом. Командные входы защищены от непреднамеренных коротких замыканий.

Форматы модуляции

Телеметрический передатчик спутниковой системы слежения и ретрансляции данных (TDRSS) поддерживает передачу телеметрических данных в QPSK/BPSK-формате модуляции при скорости передачи до 4 Мбит/с.

Читать далее>>
