Виды внешних усилителей мощности [1]:
50 Вт ОВЧ / УВЧ усилитель (компактный вариант);
- 50 Вт ОВЧ / УВЧ усилитель (отдельный блок);
- 150 Вт ВЧ усилитель (отдельный блок);
- 500 Вт ВЧ усилитель мощности.
50 Вт усилитель мощности R&S VT3050 диапазона ОВЧ / УВЧ [2]
Усилитель мощности обеспечивает работу в диапазоне частот от 30 до 512 МГц с выходной мощностью 50 Вт и является элементом семейства многодиапазонной тактической системы связи R&S M3TR. Усилитель мощности поддерживает голосовую связь и передачу данных в аналоговом и цифровом режимах как на фиксированных частотах, так и в режиме прыгающих частот, обеспечиваемых тактическими радиостанциями R&S MR3000U. Особенностью усилителя является его высокая линейность, требуемая для работы высокоскоростного (72 кбит/с) радиомодема семейства радиостанций R&S M3TR. Усилитель поддерживает условия для обеспечения режима быстрых скачков частоты для работы в режиме SECOM-V.
Colocation опция позволяет работать радиостанциям семейства на различных участках диапазона частот ОВЧ от 30 до 88 МГц. Co-site фильтр (электронно перестраиваемые полосовые фильтры) имеет фабричную установку и обеспечивают разделение диапазонов. Полностью автоматическое управление от ведущего приемопередатчика и быстрая настройка делает пред/постселекторный режим фильтра незаметным для пользователя. Конфигурирование усилителя и обработка сообщений встроенной системы тестирования выполняется с помощью ведущих приемопередатчиков. Усилитель имеет прочный корпус и удовлетворяет тем же требованиям по устойчивости к климатическим и механическим воздействиям, что и компоненты, входящие в семейство R&S M3TR.
Встроенная система тестирования и диагности полностью интегрирована в систему приемопередатчика. Усилитель ОВЧ / УВЧ диапазона смонтирован на отдельной амортизационной раме, что обеспечивает дополнительную гибкость при его установке в подвижные тактические системы радиосвязи.
Многодиапазонная работа

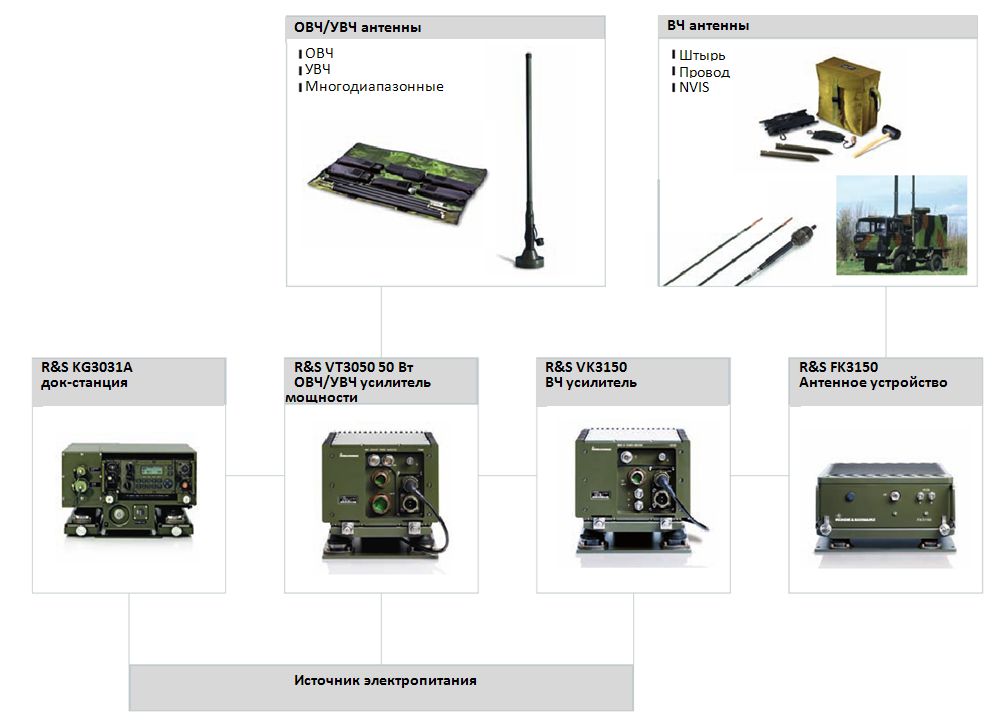

Система R&S M3TR может быть легко модернизирована для работы в многодиапазонном режиме. Последовательная шина управления R&S M3TR позволяет объединять приемопередатчики с двумя внешними усилителями. Добавление усилителя ВЧ диапазона R&S VK3150, соответсвующей антенны и антенного согласующего устройства R&S FK3150 позволяет расширить частотный диапазон системы от 1,5 до 512 МГц.
Для применения стандартных антенн ОВЧ и УВЧ диапазона усилитель имеет два радиочастотных выхода с перестраиваемой конфигурацией. Частота, разделяющая частотный диапазон от 30 до 512 МГц, выбирается пользователем. Например, низкочастотный выход может работать на частотах от 30 до 108 МГц, а высокочастотный выход - на частотах от 108,025 до 512 МГц.
При использовании многодиапазонной (широкополосной) антенны, такой как R&S HK055, для всего диапазона частот от 30 до 512 МГц может использоваться один выход.
Интерфейсы:
- RCBin (radio control bus) - шина радиоконтроля для обмена сигналами контроля с управляющим ранцевым приемопередатчиком;
- RCBout - шина обмена сигналами контроля с составными частями системы (например, усилителя мощности);
- два антенных выхода с радиочастотными разъемами типа N ;
- разъем входа электропитания от источника постоянного тока;
- разъем выхода для электропитания вентилятора.
Модули
Усилитель состоит из следующих модулей:
- плата усилителя мощности;
- гармониковый фильтр;
- устройство контроля усилителя;
- конвертер AC/DC;
- co-site фильтр с цифровым управлением (опция).
Основные параметры
| Диапазон рабочих частот |
От 30 до 512 МГц; в режиме обхода от 1,5 до 30 МГц |
| Входной импеданс |
50 Ом |
| Обратные потери по входу |
14 дБ |
| Выходная мощность на 50 Ом |
От 30 до 512 МГц - 50 Вт ± 0,8 дБ в пике огибающей или непрерывном режиме без какого-либо цикла и с амортизационной рамой при температуре 45 0C и 55 0C при воздушном обдуве |
| Режим рассогласования: |
| - КСВ ≤ 2
|
Выходная мощность 50 Вт - 1 дБ в пике огибающей или непрерывном режиме |
| - КСВ ≤ 3 |
Снижение мощности |
| - КСВ ∞ |
Выходная мощность 5 Вт в пике огибающей или непрерывном режиме |
| Защита от КСВ |
Защита при определенном значении КСВ, обрыве или коротком замыкании |
| Регулируемые уровни мощности: |
| - 50 / 25 / 10 / 5 Вт |
± 0,8 дБ |
| - 2 / 1 Вт при 50 Вт |
± 1,5 дБ |
| Подавление гармоник |
Не более минус 60 dBc от 30 до 48 МГц и минус 67 dBc от 48 до 512 МГц при номинальной мощности на выходе усилителя 50 Вт и нагрузке 50 Ом |
| Ослабление побочных излучений |
Не более минус 80 dBc (только усилитель мощности) при номинальной мощности на выходе усилителя 50 Вт и нагрузке 50 Ом, Δ
f> 30 кГц |
| Интермодуляционные искажения при двухтоновом испытательном сигнале с Δ
f=1 кГц |
Не более минус 36 дБ при пиковой мощности 50 Вт в нагрузке; не более минус 32 дБ при пиковой мощности 50 Вт на частотах от 322 до 512 МГц |
| Номинальное входное напряжение источника постоянного тока |
От 19 до 33 В |
| Ток потребления |
Максимум 22 А при напряжении 19 В и 15 А при напряжении 26,5 В источника постоянного тока при выходной мощности 50 Вт на нагрузке 50 Ом в режиме FM |
| Тестирование - непрерывный мониторинг |
Контролируемые параметры:
- уровень выходной мощности (отображается на дисплее пульта управления радиостанции);
- наличие напряжения электропитания;
- перегрузка усилителя мощности по току потребления;
- контроль превышения температуры (предупреждение, снижение выходной мощности);
- уровень падающей и отраженной мощности; контроль КСВ (≥ 2 - снижение мощности);
- перегрузка по входу приемника
|
| Встроенная система тестирования: |
| - контроль источника электропитания |
- контроль включения питания для проверки выходной мощности |
| - контроль температуры |
| - радиочастотная защита |
- обрыв, короткое замыкание и любое определенное значение КСВ;
- превышение тока потребления;
- превышение ЭДС 75 В, молниезащита радиочастотного выхода с помощью внешнего блока (опция) |
| Диапазон температур |
В соответствии с MIL-STD-810E метод 501.3 и 502.3 |
| Полный специфицированный диапазон температур |
От минус 25 до 55 0C |
| Диапазон рабочих температур |
От минус 40 до 70 0C |
| Диапазон температур хранения |
От минус 40 до 85 0C |
| Температурные удары |
В соответствии с MIL-STD-810E метод 503.3, категория А1 |
| Вибрации с амортизационной рамой |
В соответствии с MIL-STD-810E метод 514.4, категория 8, для наземного оборудования, от 5 до 500 Гц: от 20 до 350 Гц - 0,02g2/Гц, от 20 до 5 Гц - минус 6 дБ/октава, от 350 до 500 Гц - минус 6 дБ/октава |
| Удары с амортизационной рамой |
В соответствии с MIL-STD-810E метод 516.4, процедура I, функциональные удары для наземного оборудования, частота 45 Гц, 40g, от 6 до 9 мс |
| Электромагнитная совместимость |
В соответствии с MIL-STD-461E, класс А3 (гармоники, паразитные излучения), CE102, CE106, CS101, CS103, CS104, CS105, CS114, RE102, RS103 |
| Стендовая наработка |
В соответствии с MIL-STD-810E, метод 516.4, процедура VI |
| Погружение |
1 м в течение 2 ч, в соответствии с MIL-STD-810E, метод 512.3, процедура I |
| Влажность |
В соответствии с MIL-STD-810E, метод 507.3, процедура III |
| Солевой туман |
В соответствии с MIL-STD-810E, метод 509.3, процедура I |
| Песок и пыль |
В соответствии с MIL-STD-810E, метод 510.3, процедура I |
| Пониженное давление (высота) |
В соответствии с MIL-STD-810E, метод 500.3, процедура I+II, 5000 м выше уровня моря при температуре не более 35 0C |
| Солнечная радиация |
В соответствии с MIL-STD-810E, метод 505.3, процедура II |
| Обледенение/ледяной дождь |
В соответствии с MIL-STD-810E, метод 521.1, процедура I |
| Грибы |
В соответствии с MIL-STD-810E, метод 508.4 |
| Положение при монтаже |
Разрешается в любом положении |
| Среднее время между отказами |
25000 ч |
| Среднее время восстановления |
Не более 40 мин |
| Цвет |
Ral6014 (зеленый), Ral9005 (черный) для отвода тепла |
| Максимальные размеры (Ш х В х Д) с амортизационной рамой |
205 х 205 х 370 мм |
| Масса с амортизационной рамой |
11,9 кг |
